ماكينة ⁦⁦ZSJ-588⁩⁩ هي ماكينة متوسطة السرعة مخصصة لإنتاج الأكواب الورقية قالب ⁦⁦7⁩⁩ اونص

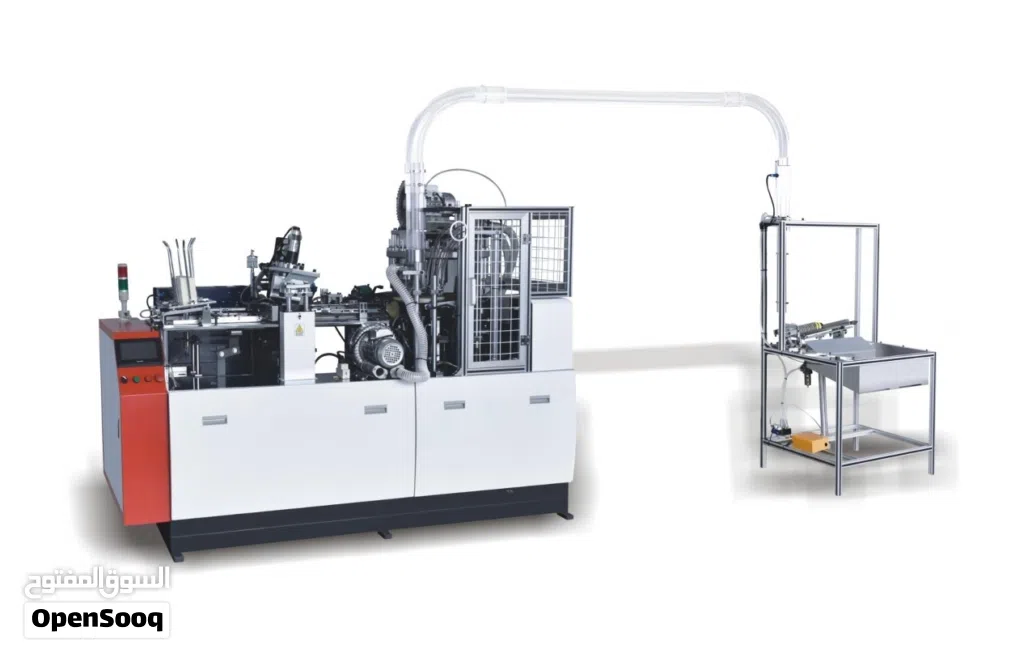

ماكينة صناعة الأكواب الورقية ZSJ-588

## أولاً: التعريف بالماكينة

ماكينة ZSJ-588 هي ماكينة متوسطة السرعة مخصصة لإنتاج الأكواب الورقية المطلية بطبقة PE (بلاستيك رقيق مقاوم للماء والحرارة).

* **النوع الأول:** لحام حراري (Heat sealing) للأكواب الورقية المغطاة من جهة واحدة (1PE)، مناسبة أكثر للمشروبات الساخنة.
* **النوع الثاني:** لحام بالموجات فوق الصوتية (Ultrasonic sealing) للأكواب الورقية المغطاة من جهتين (2PE)، مناسبة للمشروبات الساخنة والباردة.

---

## المواصفات الفنية

* **المواد الخام:** ورق مطلي بـ PE بوزن 150 – 350 جم/م2.
* **الطاقة الإنتاجية:** 70 – 90 كوب/دقيقة (العمل المثالي 70–80 كوب لضمان الاستقرار).
* **الأحجام المدعومة:** من 40 مل حتى 16 أونصة (حوالي 480 مل).
* **الوزن:** 1700–1750 كجم حسب الإصدار.
* **استهلاك الطاقة:** 4 – 4.5 كيلوواط.
* **الأبعاد الكلية:** 2000 × 1230 × 1700 مم.
* **مصدر الهواء:** 0.4 – 0.5 م3/دقيقة.
* **التيار الكهربائي:** 220 فولت (أحادي) أو 380 فولت (ثلاثي) – يفضل 380 فولت لضمان الثبات.

---

## مراحل العمل (خط الإنتاج داخل الماكينة)

1. **تغذية الورق المطبوع مسبقاً** (بواسطة نظام منع رجوع لتثبيت الدقة).
2. **تشكيل ولحام جسم الكوب** (بالموجات فوق الصوتية أو الهواء الساخن).
3. **تشحيم الحافة العلوية** باستخدام زيت السيليكون لتسهيل اللف.
4. **نقل الجسم آلياً** بواسطة روبوت إلى المرحلة التالية.
5. **تثقيب قاعدة الكوب** من لفافة الورق.
6. **تسخين وطي القاعدة** (pre-heating & pre-folding).
7. **إغلاق القاعدة** بالحرارة والضغط (knurling).
8. **لف الحافة العلوية (Curling)**.
9. **إخراج الأكواب وجمعها تلقائياً** في وحدة خاصة.

---

## مميزات الماكينة

* سرعة مستقرة 70–80 كوب/دقيقة (تصل لـ90–100 ولكن لا يُنصح بها لفترات طويلة).
* نظام **PLC + شاشة لمس HMI** للتحكم الذكي وسهولة التشغيل.
* **محرك خطوي Step motor** لتغذية القاعدة بدقة عالية (قرص لكل كوب بلا هدر).
* ناقل حركة **Cam مفتوح (8 تقسيمات)** عالي الجودة وسهل الصيانة.
* أعمدة وتروس قوية (أفضل من نظام السلاسل).
* مكونات كهربائية من شركات معروفة مثل **Schneider و Delta**.
* نظام تشحيم أوتوماتيكي بالزيت لزيادة عمر الماكينة وتقليل الضوضاء.
* مستشعرات (Sensors) للإنذارات:

* نفاد الورق.
* عدم وجود قاعدة.
* انسداد الكوب.
* فشل في إخراج الكوب.
* نظام تجميع الأكواب (Cup collector/stacker) يمكن لعامل واحد تشغيل 2–3 ماكينات.
* استهلاك طاقة منخفض (3.5KW فعلياً بدون ضاغط الهواء).

---

## الصيانة والاستخدام

* **زيت التشحيم:** 20–35 لتر (زيت هيدروليك 40#–50#).
* يجب متابعة المستشعرات بانتظام لتجنب التوقف المفاجئ.
* تنظيف الأجزاء الحرارية والميكانيكية دورياً.
* يفضل تركيبها في بيئة نظيفة وجافة لتفادي الغبار والرطوبة.

---

هذه الماكينة مثالية للمصانع الصغيرة والمتوسطة التي تنتج أكواب ورقية لمشروبات ساخنة (قهوة، شاي) أو باردة (عصائر، مياه غازية).
مع إضافة

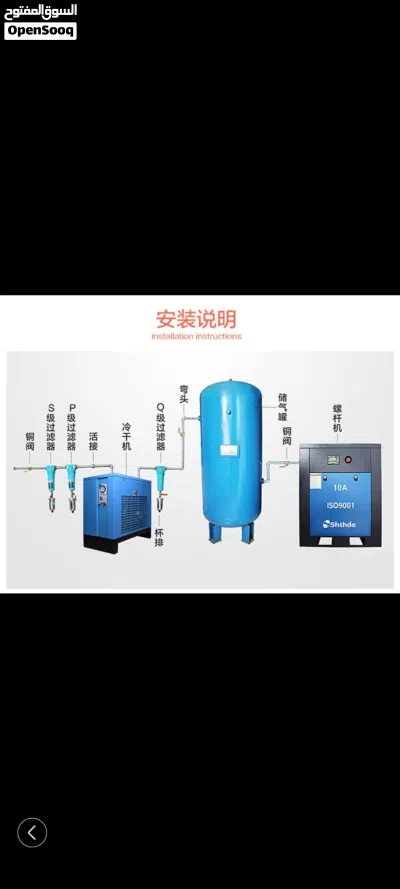

نظام الهواء المضغوط (Air Compressor System)** مع فلاتر وتجفيف الهواء، وهو غالبًا النظام المساعد لتشغيل ماكينة الأكواب الورقية (ZSJ-588) أو أي ماكينة صناعية تحتاج هواء نظيف وجاف.

---

# شرح مكونات النظام (من اليمين لليسار):

1. **الضاغط (Compressor – 螺杆机):**

* هو المصدر الأساسي للهواء المضغوط.
* يسحب الهواء من الجو ويضغطه إلى ضغط محدد (عادة 8–10 بار).

2. **صمام نحاسي (铜阀):**

* للتحكم في فتح وغلق تدفق الهواء من الضاغط.
* يستخدم كحماية أو لعزل الضاغط عند الصيانة.

3. **خزان الهواء (Air Tank – 储气罐):**

* يخزن الهواء المضغوط.
* يوازن الضغط ويوفر تدفق ثابت للماكينات.
* يقلل من تشغيل الضاغط المستمر.

4. **مرشح Q (Q级过滤器):**

* يزيل الزيت وبقايا الشوائب الدقيقة من الهواء بعد الخزان.
* يحمي الأجهزة الحساسة من التلوث.

5. **مجفف الهواء (Refrigerated Dryer – 冷干机):**

* يبرد الهواء المضغوط لإزالة الرطوبة (الماء المكثف).
* مهم جدًا لأن الرطوبة قد تؤدي لصدأ الأنابيب وتلف الماكينة.

6. **مرشح P (P级过滤器):**

* يزيل الزيت والرطوبة المتبقية بنسبة عالية.
* يوفر هواء أنظف بعد التجفيف.

7. **مرشح S (S级过滤器):**

* مرشح دقيق جدًا لإزالة أي شوائب متناهية الصغر.
* يضمن هواء نقي وجاف تمامًا.

8. **صمام نحاسي نهائي (铜阀):**

* آخر نقطة تحكم قبل دخول الهواء إلى الماكينة.
* يمكن إغلاقه لعزل الماكينة عن النظام الرئيسي.

---

# طريقة عمل النظام:

* يبدأ الهواء من **الضاغط** يمر عبر **الخزان** لتخزينه ثم يدخل إلى **المجفف والفلاتر** لإزالة الماء والزيت والشوائب وأخيرًا يصل إلى الماكينة (
